Méret: M30-M530
Felület: ZP/HDG
Anyaga: Rozsdamentes acél
D | 30 | 38 | 46 | 52 | 64 | 82 | 94 | 120 | 148 |
d1 | 25~26,9 | 30~33,7 | 38~42,4 | 44,5~48,3 | 57~60,3 | 76.1 | 88.9 | 108~114,3 | 133~139,7 |
d1 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 |
3/4 | 1 | 1 1/4 | 1 1/2 | 2'' | 2 1/2 | 3 | 4 | - | |
B | 40 | 40 | 50 | 50 | 50 | 50 | 50 | 60 | 60 |
Ds | 10 | 10 | 10 | 10 | 12 | 12 | 12 | 16 | 16 |
d3 | M10-es | M10-es | M10-es | M10-es | M12-es | M12-es | M12-es | M16-os | M16-os |
L | 70 | 76 | 86 | 92 | 109 | 125 | 138 | - | - |
L1 | 28 | 31 | 37 | 40 | 49 | 57 | 66 | 171 | 191 |
N | 40 | 48 | 56 | 62 | 76 | 94 | 106 | 136 | 164 |
Kg | 9.4 | 10.5 | 12 | 12.9 | 22.2 | 25.9 | 28.8 | 64 | 72.7 |
6.8 | 7.7 | 9 | 9.7 | 16.8 | 19.8 | 22.4 | - | - |
D | 176 | 202 | 228 | 282 | 332 | 378 | 428 | 530 |
d1 | 159~168,3 | (191)~193,7 | 216~219,1 | 267~273 | 318~323,9 | 355,6~368 | 406,4~419 | 508~521 |
d1 | 150 | (175) | 200 | 250 | 300 | 350 | 400 | 500 |
- | - | - | - | - | - | - | - | |
B | 60 | 60 | 70 | 70 | 70 | 70 | 70 | 70 |
Ds | 16 | 16 | 20 | 20 | 20 | 24 | 24 | 24 |
d3 | M16-os | M16-os | M20-as | M20-as | M20-as | M24-es | M24-es | M24-es |
L | - | - | - | - | - | - | - | - |
L1 | 217 | 249 | 283 | 334 | 385 | 435 | 487 | 589 |
N | 192 | 218 | 248 | 50t között | 352 | 402 | 452 | 554 |
Kg | 83.4 | 95.8 | 169.8 | 202.8 | 235 | 382 | 429 | 522 |
- | - | - | - | - | - | - | - |

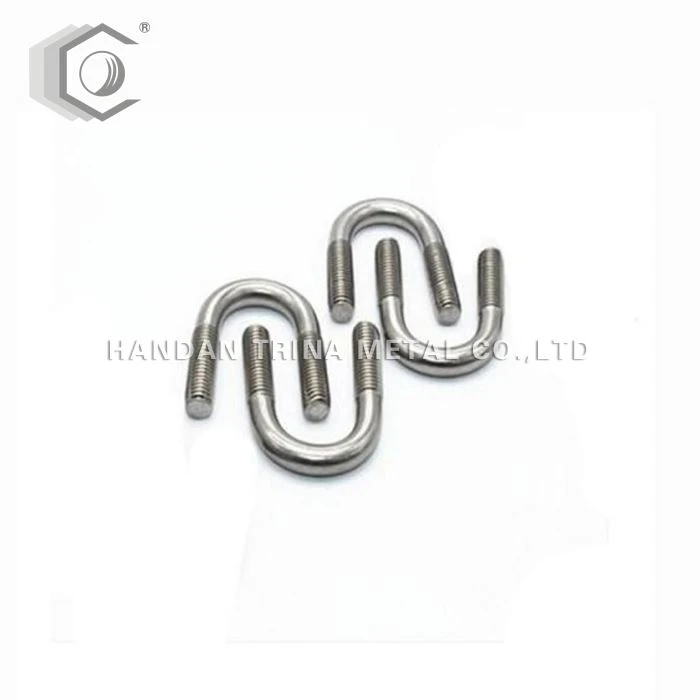

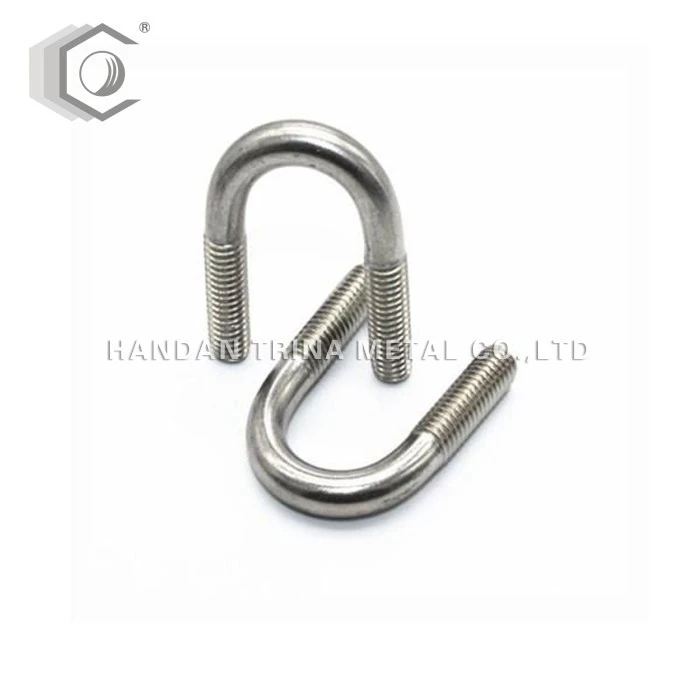

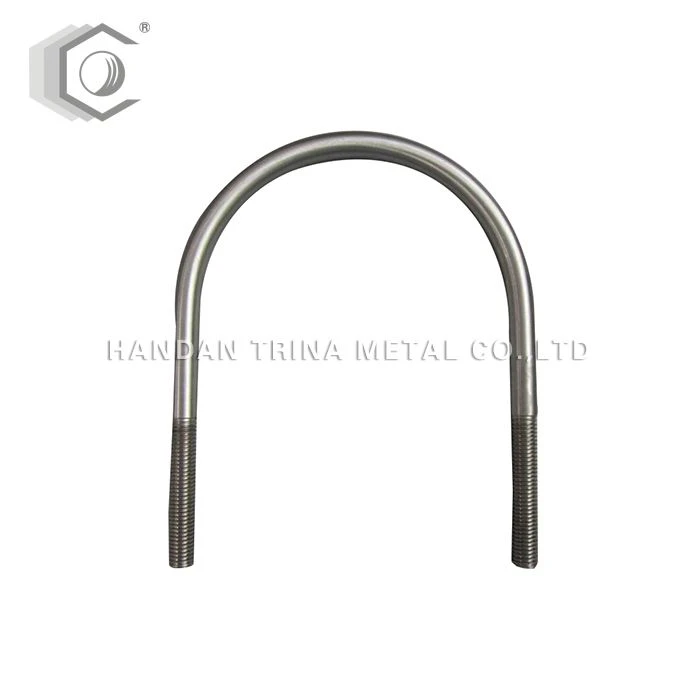

Vannak szálak mindkét végén, hogy lehet kombinálni egy anya, elsősorban rögzíteni cső alakú tárgyak, mint a vízvezetékek vagy lemez tárgyak, mint például a levél rugók autók.
Alkalmazás:
Felhasználások széles skálája, fő felhasználási módok: építőipar és telepítés, mechanikus szerelvények csatlakoztatása, járművek, hajók, hidak, alagutak, vasutak stb.
Gyártóberendezések:
1) CNC megmunkáló központ;
2) CNC eszterga;
3) CNC marógép;
4) Precíziós vágógép
Mérőműszerek és berendezések:
1) Mikrométer
2) Sima dugómérő
3) Menetmérő
4) Képmérő műszer
5) Koordináta mérőgép
6) Érdesség tesztelő
7) A féknyeregek rutinellenőrzése.
Preferált iparágak:
1) Kommunikációs berendezések
2) Orvosi berendezések
3) Fotó elektromos berendezések
4) Autóipar
5) Mechanikus berendezések
6) Egyéb testreszabott alkatrészek
